قالب گیری دمشی یا قالب گیری بادی ( Blow Molding )

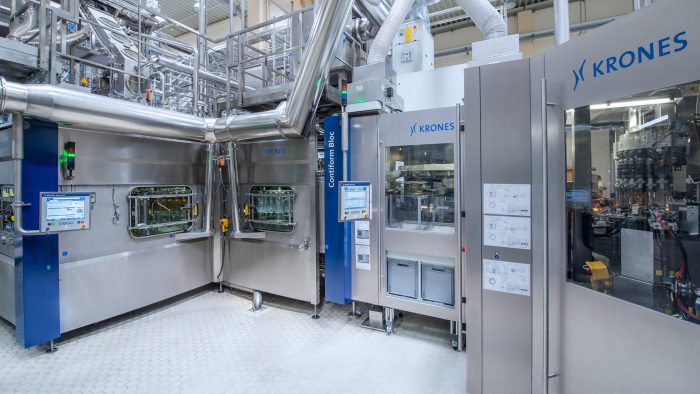

نمونه ایی از خط تولید به روش قالب گیری بادی

قالب گیری دمشی (قالب گیری بادی )

قالب گیری دمشی( یا بادی ) ، یک فن آوری پیشرفته قالب گیری است. قالب گیری دمشی، مناسب ترین روش برای ساخت قطعات توخالی، مانند بطری های پلاستیکی محسوب می شود.یعنی جایی که ضخامت دیواره ی ظرف در همه جا یکسان است و شکل خارجی اهمیت زیادی دارد. حدود ۱۰ درصد از قطعات پلاستیکی به این روش تولید می شوند.





انواع قالب گیری دمشی

سه نوع فرآیند قالب گیری دمشی وجود دارد.

  1.         قالب گیری دمشی فشاری ( Extrusion Blow Molding )
  2.         قالب گیری دمشی تزریقی  ( Stretch Blow Molding )
  3.         قالب گیری دمشی کششی ( Stretch Blow Molding )



۱-  قالب گیری دمشی فشاری

قالب گیری دمشی فشاری، ساده ترین نوع قالب گیری دمشی است. ماده پلاستیکی به شکلی لوله مانند، از روزنه ی اکسترودر، با فشار خارج شده و در محفظه ی یک قالب که دیواره ی آن با آب خنک می شود، قرار می گیرد. وقتی که قالب بسته می شود، هوا از قسمت بالایی یا گردنه ی محفظه به درون لوله ی پلاستیکی تزریق می شود. این مرحله درست مثل باد کردن بادکنک است. وقتی که ماده پلاستیکی داغ، باد کرده و به دیواره قالب می رسد، منجمد می شود . و حالا ظرف پلاستیکی تولید شده، شکل صلب خود را حفظ می کند.

قالب گیری دمشی فشاری برای گستره ی متنوعی از ظرف ها با شکل ها و اندازه ها و دهانه های مختلف کاربرد دارد. بعضی از ماشین های اکستروژن، می توانند در هر ساعت ۳۰۰ تا ۳۵۰ بطری، تولید کنند. ظروف تولید شده با روش دمشی فشاری، می توانند با وزن های متفاوتی تنظیم شوند. به طور کلی این قالب ها بسیار ارزان تر از قالب های دمشی تزریقی هستند و زمان ساخت آنها نیز کوتاه تر است.

از مزایای قالب گیری دمشی فشاری، می توان به نرخ بالای تولید، هزینه ی کم ابزار و تولید وسیع ماشین های آن اشاره کرد.  معایب آن هم معمولا شامل نرخ ضایعات بالا، کنترل محدود روی ضخامت دیواره و مشکلات اصلاح و برش پلاستیک های اضافه است.

  •          قالب گیری دمشی فشاری، می تواند برای انواع مختلفی از پلاستیک ها مثل HDPE،PC, PP و PETG  استفاده شود.
  •         قالب گیری دمشی فشاری، سرمایه گذاری اولیه نسبتا کمی برای تجهیزات نیاز دارد.
  •         قالب گیری دمشی فشاری، برای تولیدات کوچک بسیار مناسب است.

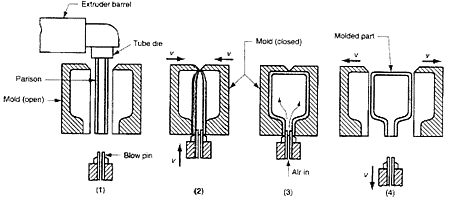

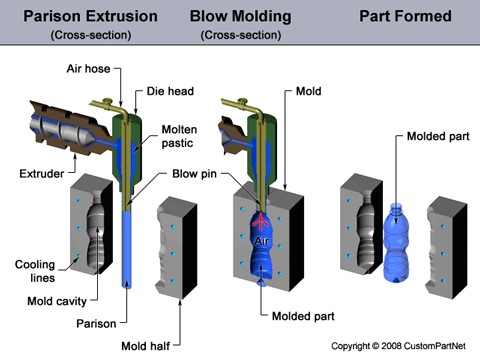

مراحل قالب گیری دمشی فشاری: ۱)اکسترود پریزون ( Parison )، ۲) همزمان با بسته شدن دو صفحه قالب، قسمت بالای پریزون قطع شده و قسمت پایینی آن دور نازل دمنده می چسبد. ۳) پیش فرم آنقدر باد می شود تا شکل محفظه ی قالب را به خود بگیرد. ۴) قالب باز می شود تا قطعه ی جامد شده برداشته شود.

۲- قالب گیری دمشی تزریقی

قالب گیری دمشی تزریقی، قسمتی از آن قالب گیری تزریقی و قسمتی قالب گیری دمشی است. قالب گیری دمشی تزریقی به طور کلی برای ظروف کوچک و البته بدون دسته مناسب است. قالب گیری دمشی تزریقی اغلب برای ظروفی که گردنه های رزوه شده با تولرانس دقیق داشته و گردنه های بزرگ دارند، استفاده می شود : مثل دسته های صلب و شکل های فرم دار. ظروفی که با این روش ساخته می شوند معمولا وزن ثابتی دارند که برای تغییر وزن آن می بایست دسته ی کاملا جدیدی از ساقه ها ساخته شود. عموما ماده ی ظروف دمش تزریقی، در سراسر آن به طور یکنواخت و هموار توزیع می شود و همچنین احتیاجی به برش اضافات ندارد. هوا ی تزریق شده به پلاستیک فشاری در حدود ۷۵ تا ۱۵۰ psi  دارد.

قالب گیری تزریقی را به سه مرحله می توان تقسیم کرد.

  • در مرحله ی اول، پلاستیک مذاب از روزنه تزریق، به حفره ی یک قالب فولادی دو تکه، تزریق می شود.قالب یک پریزون( Parison ) پیش فرم تولید می کند که شبیه یک لوله آزمایش است که رزوه کاملی در قسمت بالایی آن دارد.

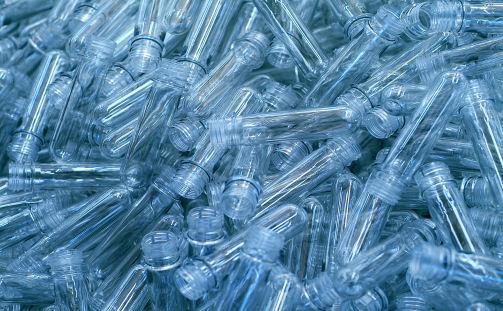

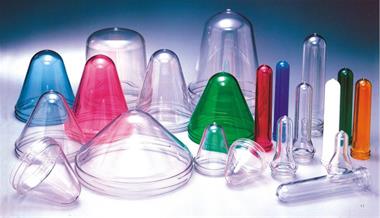

پیش فرم های تولید شده به روش تزریق پلاستیک
  • سپس پیش فرم( perform ) روی میله ای تو خالی، منتقل می شود تا دومین مرحله ی قالب گیری دمشی تزریقی انجام شود. آنگاه پیش فرم، درون یک قالب دمشی سرد که معمولا جنس آن از آلومینیوم است، قرار می گیرد.  در اینجا هوا از میان میله ی تو خالی تزریق می شود تا پیش فرم شکل حفره را به خود بگیرد.
  • پس از آن در حالی که هنوز ظرف، روی میله ی تو خالی است به مکانی دیگر انتقال داده می شود تا در مرحله ی سوم از ماشین بیرون انداخته شود.

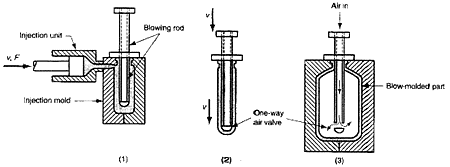

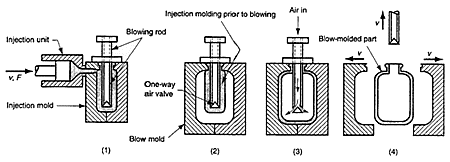

قالب گیری دمشی تزریقی : ۱) ماده دور میله ی دمش تزریق می شود. ۲) قالب تزریق باز می شود و پیش فرم به قالب دمشی انتقال می یابد. ۳) در پلیمر نیمه گرم دمیده می شود تا شکل قالب دمشی را به خود بگیرد. ۴) قالب دمشی باز شده و محصول نهایی برداشته می شود.

۳- قالب گیری دمشی کششی

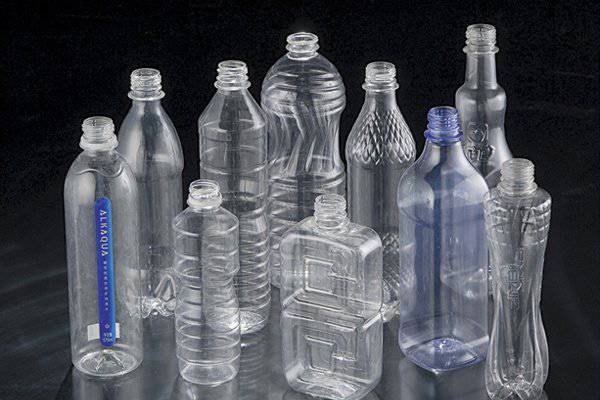

قالب گیری دمشی کششی، رایج ترین روش تولید بطری های برای آب، آبمیوه، و محصولات متنوع دیگر است . قالب گیری دمشی کششی برای اولین بار در سال های آغازین دهه۱۹۷۰ برای بسته بندی مواد شوینده به کار برده شد. و همزمان با حفظ کاربرد اصلی توسعه یافته و در ساخت بطری نوشابه های گازدار  استفاده شد.

یکی از مهم ترین مزایای قالب گیری کششی دمشی توانایی کشش پیش فرم در هر دو جهت مقطعی و محوری است. کشش همزمان ماده از دو جهت، باعث افزایش استحکام کششی، خواص سختی  ( Barrier Properties)، ضربه قطره ای ( Drop Impact ) ،  وضوح( Clarity ) و حد بالای بارگذاری در ظرف می شود. با افزایش این خواص، معمولا می توان بین ۱۰ تا ۱۵ درصد از وزن کلی قطعه تولید شده با این روش نسبت به روش های مشابه کاست.

قالب گیری دمشی کششی، به دو دسته متفاوت تقسیم می شود: یک مرحله ای و دو مرحله ای.

در یک مرحله ای، از اکسترودر برای تزریق پریزون به داخل یک قالب پیش فرم استفاده می شود. در آنجا پلاستیک به سرعت خنک شده  و پیش فرم شکل داده می شود. بعد از آن، پیش فرم دوباره گرم شده و در قالب بطری قرار داده می شود. سپس پریزون نرم شده تا حدود دو برابر طول اولیه کشیده می شود. در مرحله ی بعد، درون پریزون کش آمده، دمیده می شود تا به اندازه  و فرم قالب بطری، منبسط شود. این روش در جایی که نرخ تولید خیلی بالا نباشد، بسیار مناسب است. مثلا در کاربردهای خاص و قوطی های دهان گشاد.

قالب گیری دمشی کششی دو مرحله ای، مشابه یک مرحله ای است. به جز اینکه در این روش، پیش فرم ها از قبل آماده شده اند. فرآیند یک مرحله ای معمولا تنها از یک ماشین استفاده می کند، در حالی که فرآیند دو مرحله ای پیش فرم هایی را استفاده می کند که از قبل ساخته و سرد شده اند. این ویژگی، اختیار را به شرکت سازنده می دهد که پیش فرم های مورد نیازشان را از بیرون خریداری کرده یا خود تولید کنند.

قالب گیری دمشی کششی: ۱) قالب گیری تزریقی پریزون ۲) کشش و ۳) دمش.

علاوه بر بطری های ساده این فرآیند قابلیت تولید ظروف دسته دار را نیز داراست.

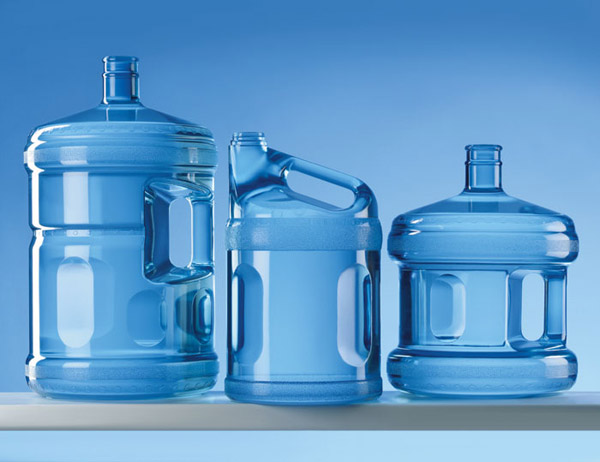

ظروف دسته دار تولید شده به روش قالب گیری بادی
